Als je je hier maar één ding van herinnert e-tracksysteem koopgids Onthoud dit: de rail is slechts zo sterk als zijn zwakste fitting, zijn zwakste laspunt en zijn zwakste montageschroef. Een bevestigingssysteem voor een vrachttrailer is een keten van samenwerkende onderdelen, en kopers die zich alleen op de stalen rail concentreren en de fittingen, het bevestigingsmateriaal en de muursteun negeren, eindigen vaak met een opstelling die er solide uitziet maar faalt onder echte belasting.
Controleer vóór aankoop vijf dingen: het nominale draagvermogen per punt, de dikte van de raildikte, de compatibiliteit van de sleufafstanden met uw bestaande riemen en accessoires, of u wand-, vloer- of plafondmontage nodig heeft en of de leverancier de voortdurende beschikbaarheid van accessoires kan ondersteunen. Elke andere beslissing in deze gids bouwt voort op deze vijf controlepunten.
In de onderstaande secties worden de draagvermogens, afmetingen, montageplaatsing, installatiestappen, materiaaloverwegingen en hoe een e-track gebaseerd systeem voor het vastzetten van aanhangwagens vergelijkt met L-track-alternatieven, zodat u een beslissing kunt nemen op basis van hoe de trailer daadwerkelijk zal worden gebruikt in plaats van op basis van aannames.

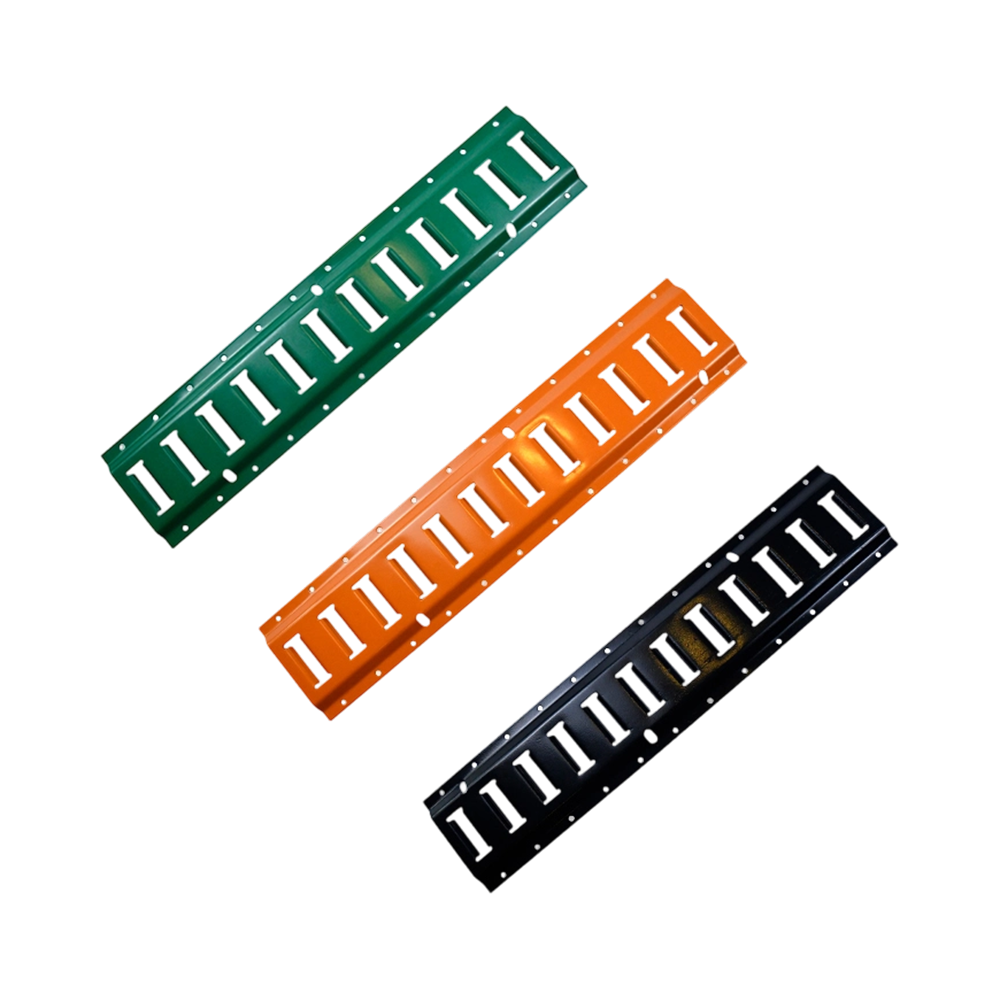

Een e-tracksysteem is gebouwd rond een gevormde stalen rail met een rij gestandaardiseerde ovale sleuven, op regelmatige afstanden van 2,5 cm over de lengte ervan. De ovale vorm is opzettelijk. Fittingen zoals O-ringen, enkele noppen, D-ringen en kogelfittingen zijn ontworpen met een bijpassende ovale kop die in de sleuf schuift en vervolgens met een kwartslag op zijn plaats wordt vergrendeld, waardoor een gereedschapsloos verbindingspunt ontstaat dat overal langs de rail kan worden verplaatst.
Omdat elke sleuf langs de rail identiek is, kan een operator een ankerpunt toevoegen, verwijderen of verschuiven zonder dat hij nieuwe gaten hoeft te boren of extra hardware hoeft mee te nemen. Dit is wat een echt op e-track gebaseerd bevestigingssysteem voor vrachttrailers onderscheidt van vaste D-ringankers die op vaste locaties zijn vastgeschroefd. De flexibiliteit om ankerpunten te herpositioneren is een van de belangrijkste redenen waarom wagenparken en verhuisbedrijven standaardiseren op e-track in plaats van bevestigingspunten voor één doel.
E-track komt het vaakst voor in gesloten aanhangwagens, bedrijfsaanhangwagens, verhuisaanhangwagens en voertuigen voor stukgoedvervoer. Elke toepassing maakt gebruik van dezelfde rail- en slotstandaard, wat deel uitmaakt van de reden waarom e-track een de facto standaard is geworden in de ombouwindustrie voor aanhangwagens en bestelwagens, in plaats van een eigen systeem dat aan één type voertuig is gekoppeld.
Bij het vergelijken van opties wegen de meeste kopers hetzelfde aantal factoren af, alleen in verschillende volgorden, afhankelijk van hoe de aanhanger wordt gebruikt. Het onderstaande diagram geeft een algemene prioriteitsrangschikking weer die wordt gebruikt door wagenparkkopers en trailerbouwers bij het beoordelen van een e-track-installatie op een schaal van tien punten op basis van de criteria die er het meest toe doen bij de dagelijkse vrachtafhandeling.
Illustratieve prioriteitsscore voor kopers, schaal van tien punten, gebaseerd op algemene aankoopcriteria voor trailervloot.
Het draagvermogen en de kwaliteit van het railstaal staan consequent op de hoogste plaats, omdat ze bepalen of het systeem herhaalde laadcycli overleeft en niet slechts de eerste paar keer dat het wordt gebruikt. De compatibiliteit van accessoires komt op de tweede plaats, omdat een rail die niet geschikt is voor een breed scala aan accessoires, het gebruik van de trailer gedurende zijn levensduur beperkt.
Het nominale vermogen wordt uitgedrukt per bevestigingspunt, niet per rail, en is afhankelijk van het beslagtype, de spoorbreedte en de hoek van de last ten opzichte van de rail. Fabrikanten verwijzen gewoonlijk naar een beoordeling per punt in het bereik van ongeveer 1.667 pond voor een enkele fitting die wordt gebruikt bij een rechte trekbeweging, oplopend naar een zwaardere beoordeling wanneer de belasting wordt verdeeld over een versterkte sectie of meerdere samenwerkende punten, waarbij veel rails van industriële kwaliteit geschikt zijn om maximaal te ondersteunen 5.000 pond per montagepunt wanneer correct geïnstalleerd op een stevige ondergrond.
Vaak aangehaalde industriële referentiecijfers voor standaard stalen e-tracks, beoordeeld per bevestigingspunt.
Bij deze cijfers wordt ervan uitgegaan dat de rail is vastgeschroefd in een stevig frame of in muurstijlen met multiplex achterkant. Een rail die met korte schroeven in een dunne aluminium huid is gemonteerd, zal zijn nominale waarde niet bereiken, ongeacht de staaldikte die op de rail zelf is afgedrukt. Kopers moeten de gepubliceerde capaciteitscijfers beschouwen als het plafond voor een correct geïnstalleerde rail, en niet als garantie voor elke installatiemethode.
| Montageconditie | Typische beoordeling | Meest geschikt voor |
|---|---|---|
| Alleen plaatwerk | Verlaagde beoordeling | Lichte interieurartikelen |
| Multiplex achterwand | Standaard beoordeling | Aanhangwagens voor algemene vracht |
| Stalen framedeel | Volledige nominale capaciteit | Transport van zwaar materieel |
Een korte aanhanger met twee of drie bevestigingspunten kan voldoende zijn voor lichte vracht, maar langere aanhangers die meerdere spullen vervoeren, hebben meer verspreide ankerpunten nodig om verschuiven tijdens bochten en remmen te voorkomen. Het onderstaande lijndiagram toont een algemene planningsrichtlijn voor het aanbevolen aantal bevestigingspunten in verhouding tot de lengte van de trailer, wat handig is bij het bepalen van een railindeling voordat de installatie begint.
Algemene planningsreferentie voor minimaal aanbevolen bevestigingspunten naarmate de lengte van de aanhanger toeneemt.
Deze getallen vertegenwoordigen eerder een planningsvloer dan een vaste regel, omdat het gewicht, de vorm en de stapelhoogte van de lading allemaal bepalen hoeveel ankerpunten een specifieke lading daadwerkelijk nodig heeft. Vreemd gevormde of topzware lading heeft over het algemeen extra punten nodig, ongeacht de lengte van de aanhanger.
L-track is een verwant railsysteem met een L-vormige sleuf in plaats van een ovale, en wordt over het algemeen geassocieerd met luchtvaartvracht en gespecialiseerd transport waarbij fittingen weerstand moeten bieden aan trekkracht vanuit een groter aantal hoeken. Voor de meeste vrachttrailertoepassingen blijft e-track het meest praktisch systeem voor het vastzetten van aanhangwagens keuze vanwege de bredere beschikbaarheid van accessoires en het eenvoudigere ontwerp zonder gereedschap.
Redactionele vergelijking, blauw gebied vertegenwoordigt e-track, oranje gebied vertegenwoordigt l-track, tienpuntsschaal.
L-railfittingen vergrendelen in meer richtingen langs de sleuf, wat handig is voor vracht die onder scherpe hoeken trekt, maar dit gaat gepaard met een kleinere beschikbaarheid van accessoires en over het algemeen een hogere installatiecomplexiteit. Voor gesloten aanhangwagens en bedrijfsaanhangwagens voor algemeen gebruik blijven op e-track gebaseerde systemen de meer toegankelijke optie voor de meeste kopers die onderzoek doen naar een e-tracksysteem koopgids voordat u een aankoopbeslissing neemt.
De railbreedte is voor bijna alle e-trackproducten gestandaardiseerd op vijf centimeter, waardoor fittingen uit verschillende productieruns compatibel met elkaar blijven. De lengte wordt echter doorgaans in vaste stappen verkocht of op maat gesneden, afhankelijk van de binnenafmetingen van de trailer.
| Spoorlengte | Sleufafstand | Spoorbreedte | Gemeenschappelijke meter |
|---|---|---|---|
| 2 voet | 1 inch | 2 inch | 12 tot 16 meter |
| 4 voet | 1 inch | 2 inch | 12 tot 16 meter |
| 8 voet | 1 inch | 2 inch | 12 tot 16 meter |
| 10 voet | 1 inch | 2 inch | 12 tot 16 meter |
| Op maat gesneden | 1 inch | 2 inch | 10 tot 16 meter |
Kopers die een volledig gesloten trailerrailsysteem uitrusten, combineren vaak raillengtes, waarbij lange horizontale secties langs zijwanden en kortere verticale hellingen bij deuren en hoeken lopen, zodat het meten van de werkelijke bruikbare muurlengte voordat ze bestellen verspilling van materiaal en ongelijkmatige ankerafstanden voorkomt.
De plaatsing heeft invloed op de bruikbaarheid van de rail in het dagelijks gebruik. Aan de muur gemonteerde rails, meestal geïnstalleerd op twee hoogtes langs de zijwanden, ondersteunen het vastzetten van gestapelde lading met riempjes. Op de vloer gemonteerde rails zijn geschikt voor zwaardere gepalletiseerde ladingen en apparatuur met wielen of voeten. Aan het plafond gemonteerde rails komen minder vaak voor, maar worden gebruikt voor het boven het hoofd bevestigen van lange of lichtgewicht voorwerpen.
Vereenvoudigd isometrisch aanzicht van de typische plaatsing van e-trackrails op muren, vloeren en plafonds in een gesloten trailer.
Een aanhangwagen die voornamelijk wordt gebruikt voor goederen in dozen en bewegende meubels, profiteert het meest van aan de muur gemonteerde rails op ongeveer heup- en schouderhoogte, aangezien de meeste riemen horizontaal over gestapelde voorwerpen lopen. Een aanhangwagen die regelmatig apparatuur of machines vervoert, heeft meer baat bij op de vloer gemonteerde rails, omdat lage ankerpunten de riemen dichter bij het zwaartepunt van het item houden en het verschuiven tijdens transport verminderen.
De kwaliteit van de installatie bepaalt of de gepubliceerde belastingswaarden in de praktijk van toepassing zijn. De onderstaande stappen schetsen een standaard installatievolgorde voor wandmontage.
Bij een volledig gesloten trailerrailsysteem dat meerdere wanden bedekt, zorgt het werken van voor naar achter in één doorgang ervoor dat de railhoogte consistent blijft en dat de ongelijke afstanden worden vermeden die optreden wanneer secties na verloop van tijd afzonderlijk worden geïnstalleerd.
Het spoorstaalprofiel beïnvloedt zowel de nominale capaciteit als de duurzaamheid op lange termijn, vooral bij aanhangwagens die worden blootgesteld aan strooizout, vocht of buitenopslag. Dikker staal is bestand tegen vervorming bij herhaalde belasting en houdt de schroefdraad van bevestigingsmiddelen betrouwbaarder vast na jarenlang gebruik.
Relatieve sterkte door staalmaat, tienpuntsschaal, dikkere maat aangegeven door lager getal.
Naast de ruwe dikte bepaalt de oppervlakteafwerking hoe goed een rail bestand is tegen oppervlakteroest in vochtige omstandigheden of kustomstandigheden. Poedercoating en zinkbehandelde afwerkingen worden vaak gebruikt op corrosiebestendige e-trackrails, omdat ze een beschermende barrière toevoegen zonder de maattoleranties te veranderen waarvan fittingen afhankelijk zijn om goed te kunnen vergrendelen.
De waarde van een e-trackrail komt grotendeels voort uit het scala aan fittingen dat hij accepteert. Een goed gevuld e-railsysteem voor zwaar gebruik moet de volgende soorten accessoires ondersteunen zonder dat er gereedschap nodig is voor installatie of verwijdering.
| Accessoire | Primaire functie | Montagemethode |
|---|---|---|
| O-ring fitting | Algemeen riemankerpunt | Klikt in ovale gleuf |
| Enkelvoudige montage | Ratelbandbevestiging | Klikt in ovale gleuf |
| D-ring fitting | Ketting- en slingerverbinding | Klikt in ovale gleuf |
| Kogel passend | Snelle bevestiging van de riem | Klikt in ovale gleuf |
| E-fitting met veer | Zonder gereedschap verstelbaar anker | Klikt in ovale gleuf |
| Spoorverdeelbalk | Scheidt vrachtsecties | Overspanning tussen twee rails |
Met 360 graden draaibare fittingen kunnen de banden in een hoek worden geplaatst zodat ze overeenkomen met de daadwerkelijke trekrichting van de lading, in plaats van dat ze in een vaste geometrie worden gedwongen, waardoor slijtage aan zowel de bandband als de fitting zelf bij herhaaldelijk gebruik wordt verminderd.
Omdat e-track een gedeelde industriestandaard is, is de compatibiliteit tussen merken over het algemeen sterk, maar de raildikte, coatingkwaliteit en montagetolerantie variëren nog steeds tussen de fabrikant van een e-track-systeem en de volgende. Kopers die op volume inkopen, of het nu gaat om het moderniseren van een wagenpark of om nieuwe trailerproductielijnen, beoordelen een leverancier doorgaans op productiecapaciteit, consistentie tussen batches en de mogelijkheid om aangepaste e-tracksysteemverzoeken voor niet-standaard raillengtes of montageconfiguraties te ondersteunen.
Ningbo Force Auto Parts Co., Ltd. is gegroeid van een kleinere productiefaciliteit in 2008 naar een grotere moderne productiebasis die jaarlijks miljoenen stuks produceert en spanbanden, hardware, hijsbanden en bijbehorende componenten voor het bevestigen van aanhangwagens levert, naast e-trackrails en fittingen. Als e-trackleverancier die de transport-, landbouw-, bouw- en energiesector bedient, werkt het bedrijf samen met OEM- en ODM-partners die op zoek zijn naar een groothandel voor e-tracksystemen die kan worden geschaald met de productiebehoeften in plaats van met een enkele kleine batchbestelling.
Een e-tracksysteem is een stalen rail met gelijkmatig verdeelde ovale sleuven waarin montage zonder gereedschap kan worden aangebracht, en wordt gebruikt om flexibele, herpositioneerbare ankerpunten in een vrachttrailer of voertuig te creëren.
Het wordt gebruikt om lading vast te zetten in gesloten aanhangwagens, bedrijfsaanhangwagens, verhuisaanhangwagens en voertuigen voor algemeen transport door riemen, haken en verdelers een sterk, beweegbaar bevestigingspunt te geven.
Fittingen met een ovale kop schuiven in elke gleuf langs de rail en worden met een kwartslag op hun plaats vergrendeld, zodat operators de ankerpunten overal langs de rail kunnen verplaatsen zonder nieuwe gaten te hoeven boren.
De rail wordt bevestigd in muurstijlen of framedelen met behulp van voorgeboorde gaten en bouten of schroeven van de juiste maat, waardoor de rail over de volledige lengte waterpas blijft voor een gelijkmatige montage.
Veel voorkomende plaatsingen zijn onder meer zijwanden op heup- en schouderhoogte voor stukgoederen, op vloerniveau voor zwaardere uitrusting en soms aan het plafond gemonteerd voor lange of lichtgewicht voorwerpen.
Ja, aan de muur gemonteerde verticale en horizontale e-track-installatie is een van de meest voorkomende configuraties, op voorwaarde dat de rail aan een stevige ondergrond is bevestigd in plaats van alleen aan een dunne huid.
De capaciteit is afhankelijk van de montage- en montagemethode, met een enkelpuntswaardering die doorgaans rond de 1.667 pond ligt en meerpunts, goed versterkte secties met een vermogen tot ongeveer 5.000 pond per punt.
De railbreedte is gestandaardiseerd op vijf centimeter, dus de belangrijkste maatbeslissing is de lengte, die moet worden gemeten ten opzichte van het bruikbare muur- of vloeroppervlak en moet worden besteld in standaard of op maat gemaakte lengtes.
E-track maakt gebruik van een ovale sleuf en biedt over het algemeen een bredere beschikbaarheid van accessoires, terwijl L-track een L-vormige sleuf gebruikt die bestand is tegen trekken vanuit meer hoeken, maar smallere accessoire-opties heeft.
De groothandel in e-tracksystemen gebeurt doorgaans rechtstreeks via een e-trackfabrikant die OEM- of ODM-bestellingen ondersteunt en de productie van rails en accessoires kan opschalen naar het projectvolume.
